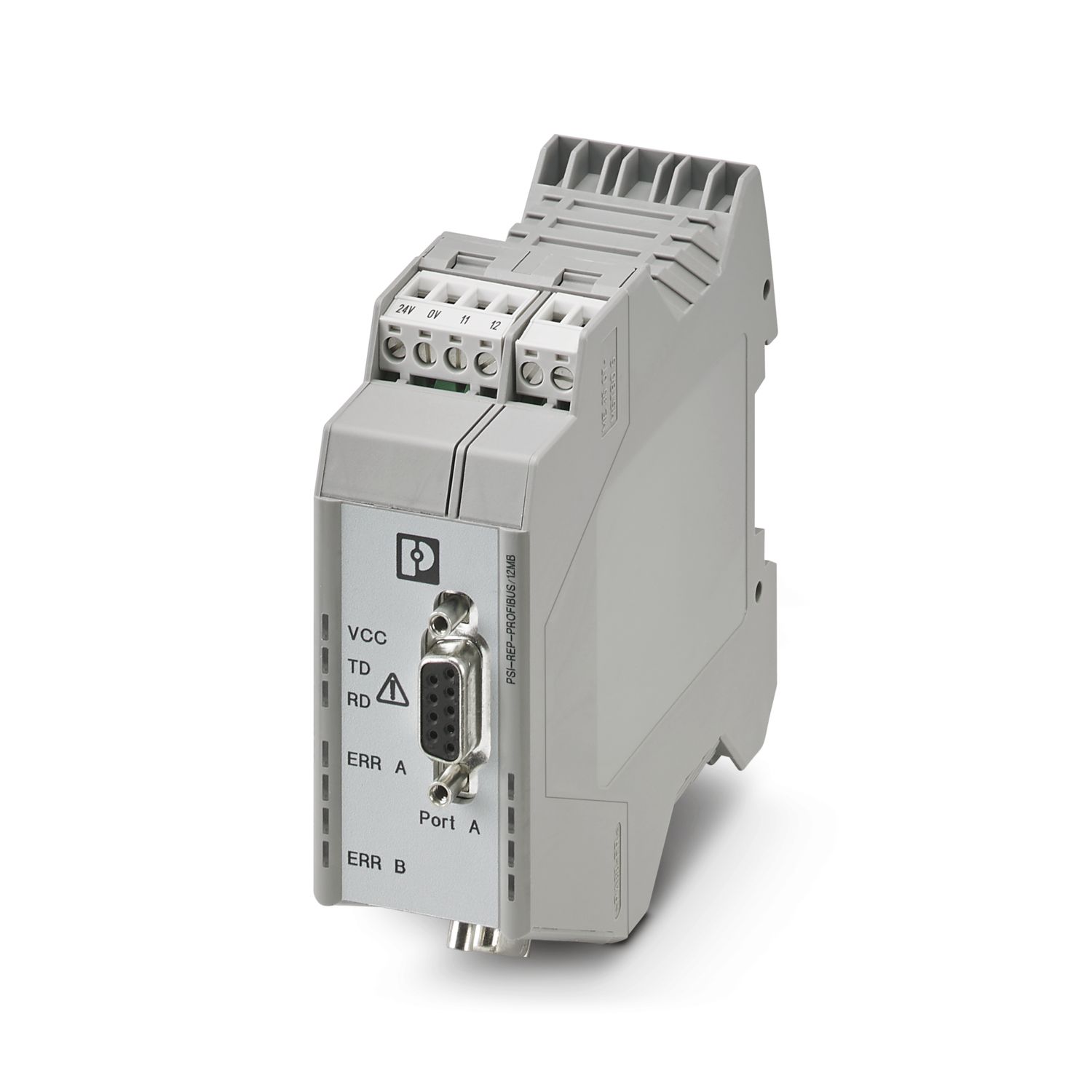

PSI-REP-PROFIBUS/12MB 中继器 PROFIBUS 网络的关键组件与配置指南

在工业自动化领域，可靠且高效的通信网络是确保生产流程顺畅运行的关键。PROFIBUS DP 作为一种成熟且广泛应用的现场总线协议，在连接控制器、传感器和执行器方面扮演着核心角色。随着网络规模的扩大和物理环境的复杂化，信号衰减和距离限制成为必须克服的挑战。此时，网络中的关键组件——中继器（Repeater）就显得至关重要。本文将聚焦于 PSI-REP-PROFIBUS/12MB 这款中继器（部件号：2708863），深入探讨其功能、特性、应用场景以及配置注意事项。

一、 产品概述与核心功能

PSI-REP-PROFIBUS/12MB 是一款专为 PROFIBUS DP 网络设计的有源信号中继器。其核心功能是放大和再生 PROFIBUS 信号，从而有效解决以下问题：
1. 扩展网络距离：PROFIBUS DP 在标准波特率下（如12Mbps），其网段距离（不经过中继器）是有限的。使用该中继器可以将一个网段一分为二，在保持高波特率的将两个网段的有效通信距离分别延伸至其物理极限。
2. 增加节点数量：一个 PROFIBUS DP 网段所能连接的从站设备数量是有限的。通过中继器，可以创建新的网段，从而允许连接更多的从站设备到同一主站系统中。
3. 增强信号质量：在存在电气干扰或长距离传输导致信号衰减的环境中，中继器能够“清理”和增强信号，提高通信的稳定性和可靠性。
4. 实现网络拓扑的灵活性：它支持总线型拓扑的扩展，有时也可用于实现星型分支（需注意规范），帮助工程师更灵活地规划和布置现场设备。

二、 关键特性与技术参数

• 型号标识：PSI-REP-PROFIBUS/12MB， 部件/订单号：2708863。
• 支持波特率：最高可达 12 Mbps，全面覆盖PROFIBUS DP从9.6 kbps到12 Mbps的所有标准波特率。
• 电气隔离：该中继器通常在两个网段之间提供电气隔离。这是其最重要的特性之一，它能有效切断地线环路，防止不同设备间因电势差产生的干扰电流损坏接口，并显著提高网络的抗干扰能力。
• 诊断功能：通常配备有LED状态指示灯（如电源、各网段通信状态等），便于快速诊断网络问题和确认中继器工作状态。
• 供电：通常需要外部24VDC电源供电。
• 连接方式：提供标准的 PROFIBUS 连接器（9针D-sub），用于连接两个独立的网段。

三、 典型应用场景

1. 长距离生产线：在如汽车制造、物料输送等延展距离很长的生产线上，通过间隔部署该中继器，可以构建一个稳定、高速的PROFIBUS骨干网络。
2. 设备密集区域：在单个控制柜或区域内需要连接大量从站（如I/O模块、变频器）时，使用中继器增加网段容量。
3. 电气环境恶劣的场合：在存在较强电磁干扰的区域，利用其电气隔离特性，将敏感控制区域的网段与干扰较强区域的网段隔离开。
4. 改造与扩展现有网络：在已有PROFIBUS网络需要新增设备或延伸时，无需更改整个网络架构，只需在适当位置插入中继器即可。

四、 配置与安装注意事项

1. 网络规划：在使用中继器前，必须重新计算整个网络的拓扑。每个中继器计为一个站点（占用一个地址），但其两端的网段是独立的。需要确保每个网段（中继器两侧）的设备总数、电缆长度都符合PROFIBUS规范。
2. 终端电阻：PROFIBUS总线的两端（即整个网络的首端和末端）必须激活终端电阻。重要规则：中继器的每个端口内部通常都有可切换的终端电阻。配置原则是，对于连接单一设备的端口（即该端口所在网段的末端），需要激活其终端电阻；对于连接总线电缆的端口，则必须关闭其终端电阻。错误配置终端电阻是导致通信故障的常见原因。
3. 接地与屏蔽：虽然中继器提供了电气隔离，但PROFIBUS电缆的屏蔽层仍需按照规范，在每一网段的一端进行单点接地，以防止屏蔽层形成地环路。
4. 电源供应：确保为所有中继器提供稳定、可靠的24V直流电源。
5. 地址与诊断：中继器本身在PROFIBUS诊断视图中通常作为一个特殊模块可见，便于监控其状态。

结论

PSI-REP-PROFIBUS/12MB (2708863) 中继器是构建和维护稳健、大规模PROFIBUS-DP网络的强大工具。它通过信号再生和电气隔离，不仅突破了物理距离和设备数量的限制，更提升了网络在工业复杂环境中的抗干扰性和整体可靠性。正确的规划、安装和配置（尤其是终端电阻的设置）是充分发挥其效能、避免引入新问题的关键。对于任何面临PROFIBUS网络扩展或信号质量挑战的自动化工程师而言，这款中继器都是一个值得信赖的标准解决方案。
